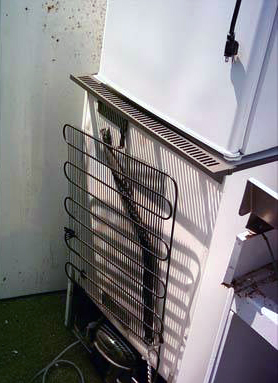

Солнечный водонагреватель (коллектор) — отличный помощник в домашнем хозяйстве. Коллектор нужного размера и конструкции способен обеспечивать горячей водой семью из нескольких человек 와이파이 초한지 mp3 다운로드. Если на вашей даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, предлагаю сделать самому солнечный водонагреватель для душа и мытья посуды из материалов, которые зачастую можно найти на свалке. Для начала необходимо отыскать неисправный холодильник, а именно потребуется его змеевик, который закреплен на задней стенке ilivid.


После того, как змеевик демонтирован, его необходимо промыть струей воды, чтобы избавиться от остатков фреона.

Деревянные рейки в будущем понадобятся для изготовления каркаса shortcut 다운로드.

Подойдет любой, старый резиновый коврик, который зачастую подстилают под дверь. Коврик необходимо подрезать под размер будущего каркаса.

Стекло можно демонтировать из старого окна, которые обычно выбрасывают на мусорную свалку при замене на пластиковые окна 서른즈음에 다운로드.

Из реек сбиваем каркас таким образом, чтобы змеевик свободно помещался между рейками.

Примеряем змеевик и резиновый коврик к каркасу Download black rubber shin. Отмечаем место крепления нижней рейки каркаса и места пропилов для выхода трубок.

Устанавливаем нижнюю рейку каркаса, помещаем фольгу между резиновым ковриком и каркасом 디아블로3 클라이언트 다운로드.

С обратной стороны каркаса, набиваем рейки для придания жесткости конструкции.

Тщательно проклеиваем скотчем все щели между каркасом и фольгой 시크릿 쥬쥬 11 기 다운로드. Это необходимо для того чтобы более прохладный внешний воздух не попадал внутрь коллектора.


Для подвода воды к змеевику была приобретена ПВХ трубка 마마무 별이 빛나는 밤 mp3 다운로드.

Герметизация соединений трубок и змеевика, бала обеспечена скотчем.

Для крепления змеевика использовались хомуты, которые были сняты с холодильника 플스4 다운로드. Для надежности рекомендую закрепить хомут винтами.


Накрываем конструкцию стеклом и проклеиваем по периметру скотчем.


Самодельный солнечный коллектор готов nwc 2.75a. Для наилучшего нагрева солнечные лучи должны падать на поверхность коллектора под прямым углом. Поэтому завершает работу крепление опорных элементов конструкции.

Чтобы стекло от жары не поехало, внизу необходимо вкрутить парочку шурупов, которые будут служить упорами.  Теперь осталось прикрепить бак для аккумулирования горячей воды. Циркуляция происходит только вследствие естественной конвекции. При нагреве вода в коллекторе расширяется, становится менее плотной, поднимается вверх по коллектору и через трубу поступает в верхнюю часть бака-аккумулятора. В результате более прохладная вода у днища бака вытесняется и перетекает по другой трубе в нижнюю часть коллектора. Эта вода в свою очередь нагревается и поднимается в бак.


  1 — горячая вода; 2 — вентиль сброса давления; 3 — слив горячей воды; 4 — запорный вентиль; 5 — вентиль подпитки; 6 — холодная вода; 7 — подача холодной воды; 8 — сливной вентиль. Пока светит солнце, вода будет постоянно циркулировать по этому контуру, все более нагреваясь. Вследствие того, что бак приподнят над коллектором, эффект опрокидывания циркуляции в результате ночного охлаждения теплоносителя в коллекторе сводится на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), в то время как теплая вода остается в баке.

Такая простенькая конструкция солнечного коллектора способна нагреть воду в солнечный день до 70 градусов по Цельсию.
